Заземление, молниезащита и уравнивание потенциалов

Заземление - это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. Заземление подразделяется на:

- защитное заземление - заземление, выполняемое в целях электробезопасности. Его основная задача - защитить людей и животных от поражения электрическим током при повреждении изоляции;

- рабочее (функциональное) заземление - заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки.

Молниезащита - это комплекс технических мер и устройств, предназначенных для защиты зданий, сооружений, людей и оборудования от разрушительных последствий ударов молнии, а также от их вторичных воздействий (перенапряжений в электросетях, электромагнитных импульсов).

Молниезащита подразделяется на две связанные части:

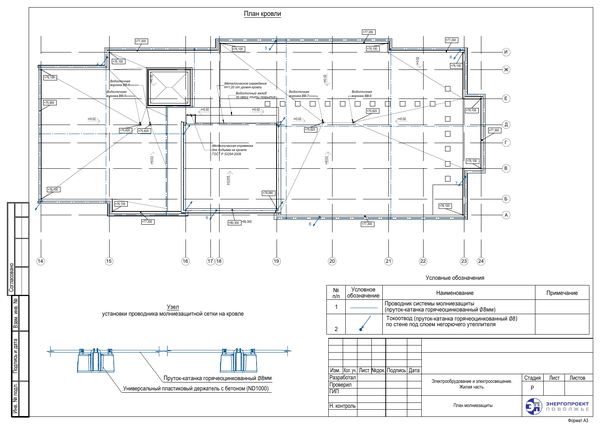

- внешняя молниезащита. Её задача - перехватить прямой удар молнии и безопасно отвести её ток в землю. Она состоит из трёх последовательно соединённых элементов:

1. Молниеприёмник (стержень, трос или металлическая сетка на крыше) - принимает на себя разряд.

2. Токоотвод (металлический проводник, который проводит ток от приёмника к заземлителю).

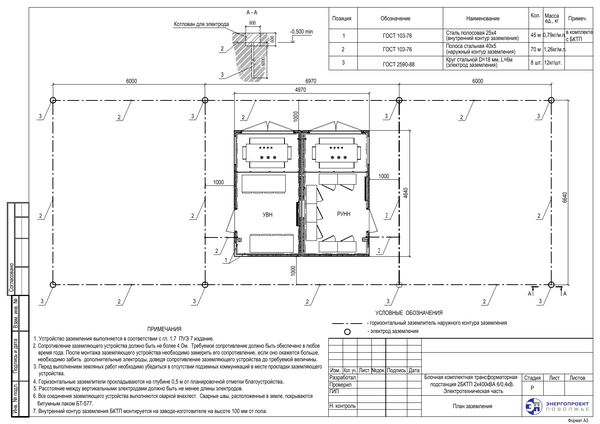

3. Заземлитель - это проводящая часть или совокупность соединённых между собой проводящих частей, находящихся в электрическом контакте с землёй непосредственно или через промежуточную проводящую среду, которая рассеивает энергию разряда.

- внутренняя молниезащита. Её задача - ограничить последствия разряда внутри объекта и защитить электрические и электронные системы от импульсных перенапряжений и заноса высокого потенциала по коммуникациям. Ключевые элементы:

1. Устройства защиты от импульсных перенапряжений (УЗИП) - ограничивают скачки напряжения в сетях.

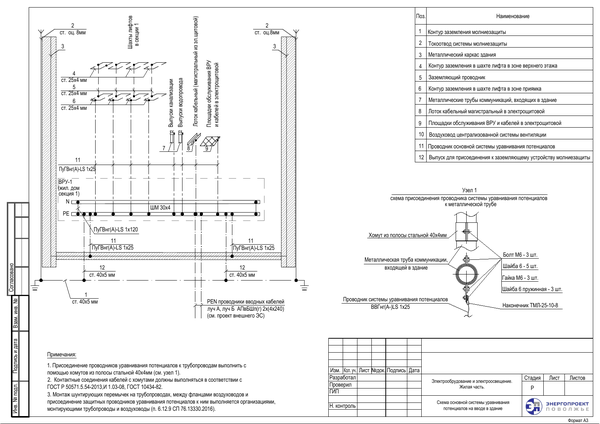

2. Система уравнивания потенциалов - сводит к минимуму разность потенциалов между разными металлическими элементами (трубами, арматурой, кабелями), предотвращая искрение.

3. Экранирование - ослабляет наведённое электромагнитное поле.
