Кабельные линии на напряжения 0,4; 6; 10 кВ

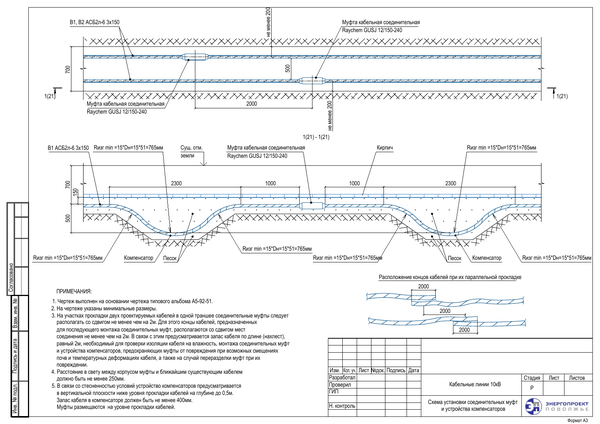

Согласно Правилам устройства электроустановок (ПУЭ), кабельная линия - это линия для передачи электроэнергии или отдельных ее импульсов, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями.

В зависимости от типа объекта, количества кабелей, условий эксплуатации, требований к надёжности и доступности для обслуживания кабельные линии прокладываются:

• - в земле в траншеях;
• - в земле в трубной кабельной канализации;
• - в кабельных каналах;
• - в коробах и лотках;
• - на эстакадах и в галереях.

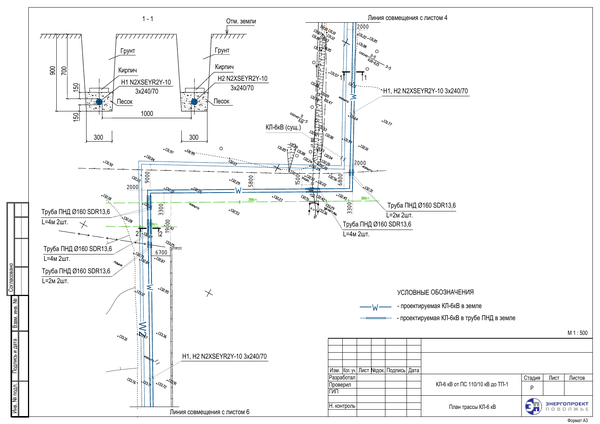

Трассы кабельных линий выбираются с учётом наименьшего расхода кабеля и обеспечения его сохранности при механических воздействиях.

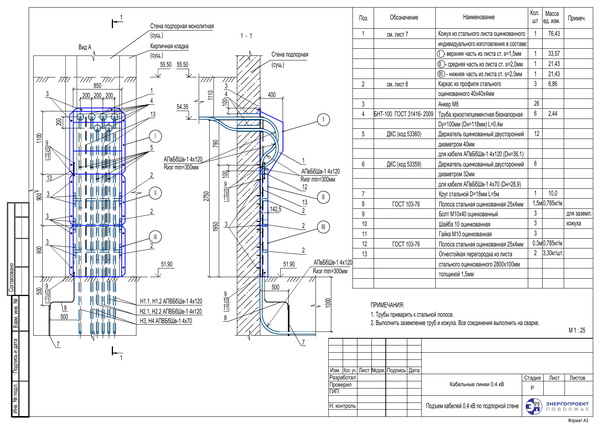

Сечение кабелей 0,4 кВ выбирается по расчётному току в нормальном и аварийном режимах и проверяется допустимой потере напряжения, по условию срабатывания защиты при однофазном коротком замыкании.

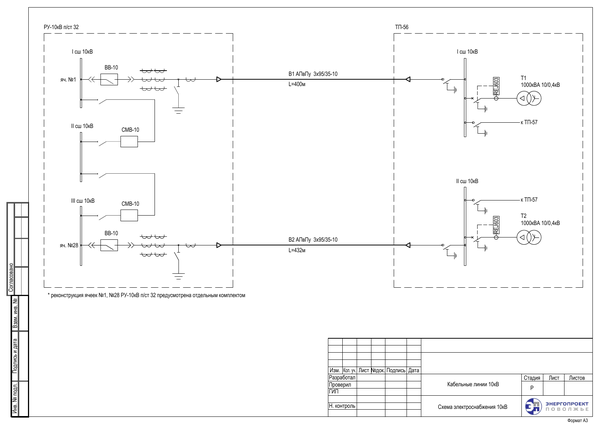

Сечение кабелей 10 (6) кВ выбирается по пропускной способности в засисимости от количества кабелей и условий их прокладки, проверяется на термическую стойкость и на невозгорание, а также на потерю электроэнергии.
