Комплектные трансформаторные подстанции 10(6)/0,4 кВ

Комплектная трансформаторная подстанция предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 10(6)/0,4 кВ.

КТП производятся в тупиковом и проходном исполнении и применяются в системах электроснабжения промышленных, нефтегазодобывающих, коммунальных объектов, имеют высокую степень заводской готовности, могут быть выполнены с коридорами обслуживания, что обеспечивает удобное и безопасное обслуживание оборудования в любое время года. Подстанции эксплуатируются во взрывобезопасной среде, не содержащей токопроводящую пыль, едкие пары и газы, разрушающие металл и изоляцию.

КТП представляет собой готовое изделие, полностью укомплектованное оборудованием, не требующее значительных капитальных затрат при вводе в эксплуатацию и на монтажные работы.

Внутреннее пространство КТП разделяется на следующие отсеки:

• - трансформаторный отсек;
• - устройство со стороны высокого напряжения (УВН);
• - распределительное устройство со стороны низкого напряжения (РУНН).

По типу корпуса и конструкции КТП подразделяются на:

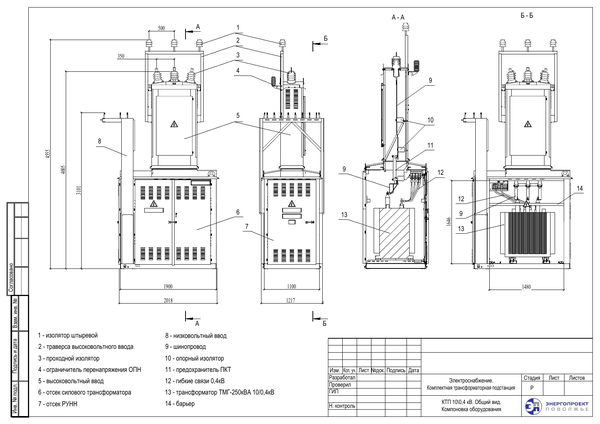

- киосковые - электрооборудование размещается в металлическом корпусе;

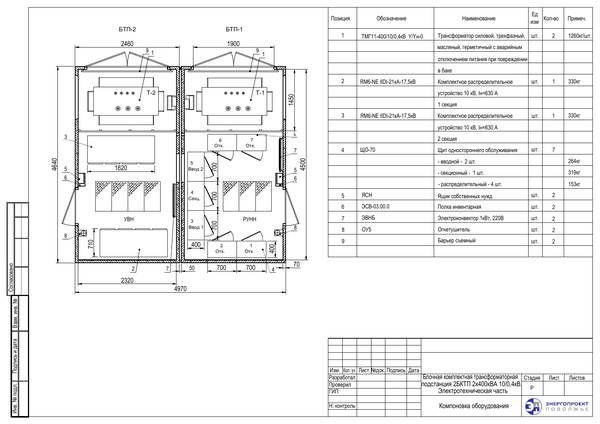

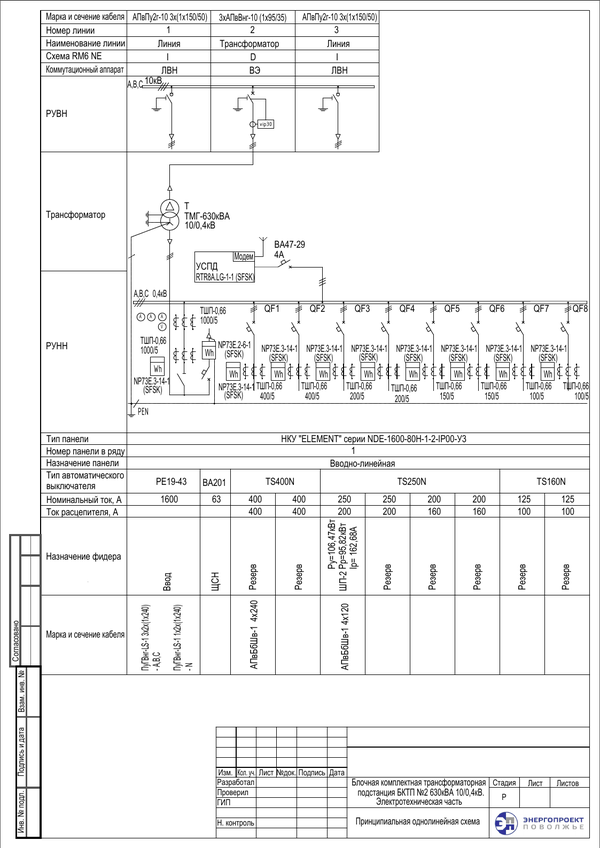

- блочные (БКТП) из объемных железобетонных элементов надземной и подземной части;

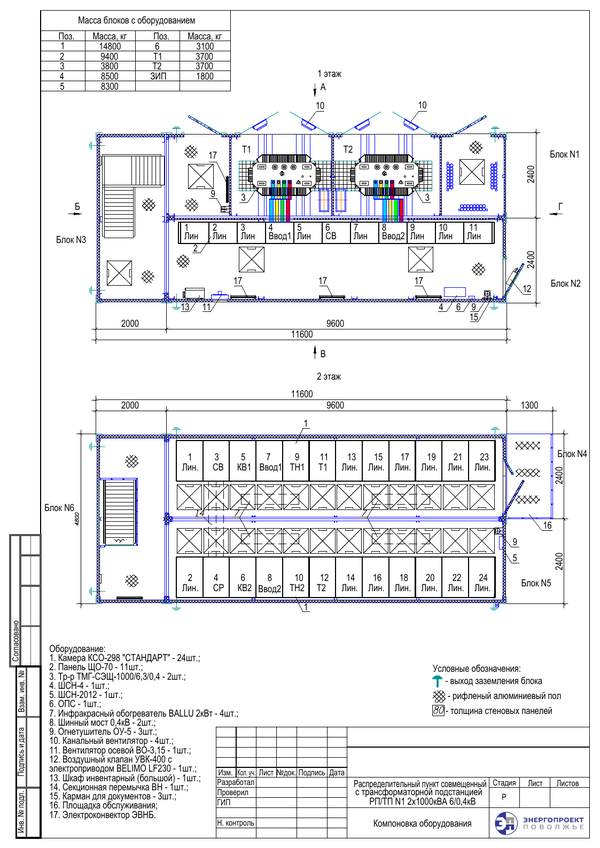

- блочно-модульные (БМКТП) изготавливаются из сэндвич-панелей на металлокаркасе;

- внутрицеховые КТП устанавливаются непосредственно внутри производственного здания, рядом с нагрузкой.

По месту установки КТП бывают наружные, внутренние, встроенные, пристроенные, подземные.

По климатическому исполнению - У1 (наружная установка в умеренном климате), У3 (для помещения), ХЛ1 (для холодного климата). Для суровых условий изготавливаются утеплённые оболочки с обогревом отсеков.
