Воздушные линии на напряжения 0,4; 6; 10 кВ

Воздушная линия (ВЛ) электропередачи - это устройство для передачи и распределения электроэнергии по изолированным или неизолированным проводам, расположенным на открытом воздухе и прикреплённым линейной арматурой к опорам, изоляторам или кронштейнам, к стенам зданий и к инженерным сооружениям.

Для ВЛ применяются различные типы опор, которые классифицируются по назначению и материалу. По назначению опоры подразделяются на:

• - концевые;
• - промежуточные;
• - угловые промежуточные;
• - анкерные.

По материалу наибольшее распространение получили железобетонные опоры и металлические опоры.

Сечение проводов ВЛ выбирается по длительному допустимому току, по экономической плотности тока и проверяется по потере напряжения в самых удалённых точках линии, по условию срабатывания защиты при однофазном коротком замыкании.

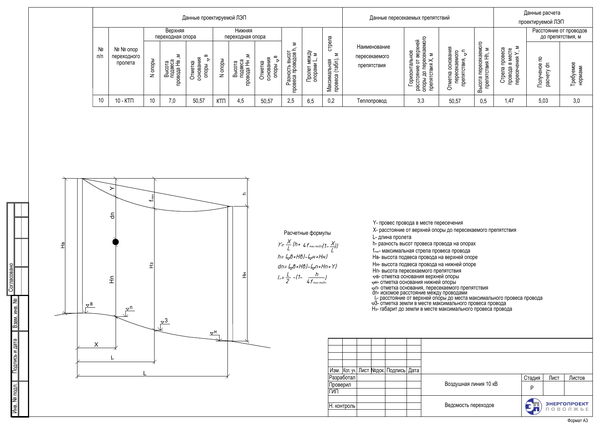

Для обеспечения прочности и устойчивости ВЛ при внешних воздействиях (ветер, гололёд) выполняется механический расчет, который включает определение расчётных нагрузок, расчет пролётов и стрел провеса.
